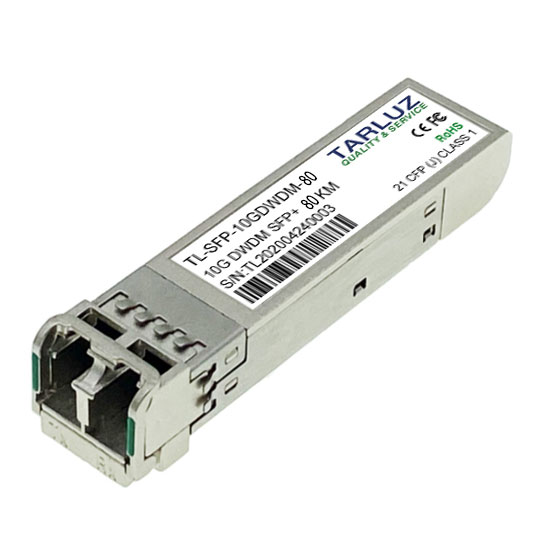

وحدة الإرسال والاستقبال البصرية DWDM SFP+ بسرعة 10Gbps لمسافة 80km ضمن نطاق H-Band
وحدة DWDM SFP+ بسرعة 10G لمسافة 80KM، من C18 وH18 إلى C61 وH61، بتباعد 50GHz
تُظهر وحدة الإرسال والاستقبال DWDM SFP+ استقرارًا ممتازًا في الطول الموجي، حيث تدعم التشغيل عند قناة 100 GHz، وهي وحدة اقتصادية وفعّالة من حيث التكلفة. تم تصميمها لتطبيقات DWDM SONET/SDH وGigabit Ethernet وFiber Channel.
تتكوّن الوحدة من قسمين: يدمج قسم الإرسال ليزر EML مُثبّت الحرارة، بينما يتكوّن قسم الاستقبال من صمام ضوئي APD مدمج مع مضخِّم تحويل إلى تيار TIA. جميع الوحدات تفي بمتطلبات السلامة من الفئة الأولى للّيزر. توفر وحدة DWDM SFP+ هذه واجهة مراقبة محسّنة تتيح الوصول في الوقت الحقيقي إلى معلمات تشغيل الجهاز مثل درجة حرارة الوحدة، وتيار انحياز الليزر، والطاقة الضوئية المرسلة، والطاقة الضوئية المستقبلة، وجهد تغذية الوحدة، ودرجة حرارة الليزر، وتيار نظام التحكم الحراري TEC.
- شبكة ITU بتباعد 50 GHz، ضمن نطاق H-Band
- واجهة بصرية متوافقة مع معيار IEEE 802.3ae
- واجهة كهربائية متوافقة مع معيار SFF-8431
- وحدة SFP+ قابلة للتوصيل السريع (Hot-Pluggable)
- يدعم معدل نقل يصل إلى 10.3 Gb/s
- استهلاك منخفض للطاقة
- هيكل معدني بالكامل لأداء ممتاز في تقليل التداخل الكهرومغناطيسي (EMI)
| المعلمات | المواصفات |
| نوع الحزمة | SFP+ |
| أقصى معدل بيانات | 10Gbps |
| المكونات البصرية | EML DWDM |
| الطول الموجي | C18, H18 ~ C61, H61 |
| أقصى مسافة للكابل | 80km SMF |
| الواجهة | LC |
| نوع الكابل | SMF |
| نطاق درجة الحرارة التجارية | 0 to 70°C (32 to 158°F) |
| دعم DOM | Yes |
- 10G Ethernet
- 10G SONET/SDH
- 4x, 8x and 10x Fibre Channel
- OTN G.709 OUT 1e/2/2e FEC bit rates
- CPRI option 2 through 8
