Złącza światłowodowe

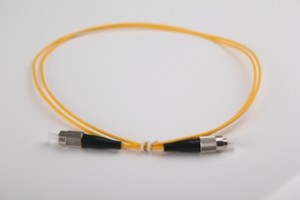

FC/PC

Złącza FC zostały specjalnie zaprojektowane z myślą o aplikacjach telekomunikacyjnych wymagających stałego i pewnego połączenia. Skręcane, gwintowane zakończenie zapewnia niezawodność połączeń nawet w przypadku częstych przełączeń. Zastosowana w złączu ferrula typu PC (z kontaktem fizycznym bez przerwy powietrznej) zmniejsza odbicie wsteczne. Ferrule wykonywane są z dwutlenku cyrkonu lub stopów nierdzewnej stali. Właściwości: Gwintowany sposób mocowania zwiększający bezpieczeństwo połączenia. Zastosowanie klucza przeciwdziałającego niepożądanym obrotom ferruli wewnątrz wtyku. Dostępne w wersji wielomodowej i jednomodowej

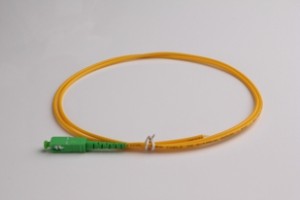

SC

Jest to jedno z najpopularniejszych typów połączeń światłowodowych. SC jest złączem zatrzaskowym z ferrulą samocentrującą wykonaną z dwutlenku cyrkonu o średnicy 2,5mm. Złącza te są wykonywane w wersjach pojedyńczej (simplex) i podwójnej (duplex). Jego kształt umożliwia łączenie tzw. „push-pull”, dzięki czemu zapewnia szybki i stosunkowo łatwy montaż w przełącznicach. Do połączeń dwóch tego typu złącz stosuje się plastikowe łączniki. Konstrukcja złącza minimalizuje odbicie wsteczne. Zalecane dla łączy jednomodowych w sieciach telekomunikacyjnych. Właściwości: Niska waga wtyku SC, wygoda i pewność połączenia złączy światłowodowych dzięki zastosowaniu mechanizmu zatrzaskowego, wymiary otworów w panelu identyczne jak dla standardu E2000, adaptery światłowodowe montowane w panelach na dwóch śrubach lub na zatrzask, dostępne w wersji wielomodowej i jednomodowej.

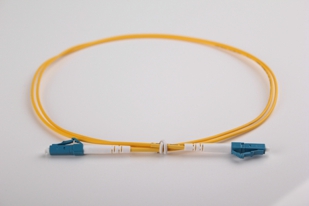

LC

Zastosowany w tego typu złączach system blokady zatrzaskowej zabezpiecza połączenie przed przypadkowym wyciagnięciem końcówki. Jego zaletą są niewielkie wymiary co umożliwia zastosowanie go w miejscach dużego zagęszczenia pól przełączeniowych. Złącza te występują w wersjach „simplex” i „duplex”, zaopatrzone w ceramiczną ferrulę o średnicy 1,25mm.

Właściwości: Wygoda i pewność połączenia złączy światłowodowych dzięki zastosowaniu mechanizmu zatrzaskowego, małe wymiary złącza światłowodowego pozwalające na uzyskanie dużej gęstości upakowania, koncepcja oparta na ferruli 1,25mm, dostępne w wersji wielomodowej i jednomodowej.



MTP/MPO

„USconec MTP” są złączami zgodnymi z MPO. Umożliwiają łatwe i pewne połączenie jednocześnie do 12-tu włókien. Występują w wersji jedno i wielomodowej. Dostępne są również złącza w wersjach do 4 i do 8 włókien.













E2000

Właściwości: Łatwa instalacja złącza światłowodowego w panelu typu « push&pull » dająca gwarancje symetryczności połączenia, adaptery światłowodowe montowane w panelach na dwóch śrubach lub na zatrzask, automatyczne zamknięcie czoła złącza światłowodowego chroniące wzrok oraz zapobiegające zabrudzeniu ferrul, możliwość kodowania kolorem złączy światłowodowych i ramek, długie prowadnice złącza światłowodowego w adapterze. Dostępne w wersji wielomodowej i jednomodowej

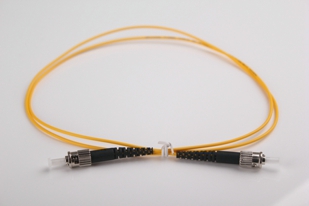

ST

W złączu ST umieszczono bagnetowy zatrzask obrotowy z ferrulą o średnicy 2,5mm. Złącza dostępne są w wersji jedno i wielomodowej. Zapewniają one solidność i trwałość wykonanych połączeń. Kształt konektora ST umożliwia trwałe i pewne mocowanie kabla wraz z kevlarem zapobiegając jego wysuwaniu się ze złącza.

Właściwości: Prosty i szybki sposób mocowania złącza światłowodowego Zgodność wtyku z gniazdem typu Bayonet wyposażonym w metalową sprężynę Dostępne w wersji wielomodowej i jednomodowej
