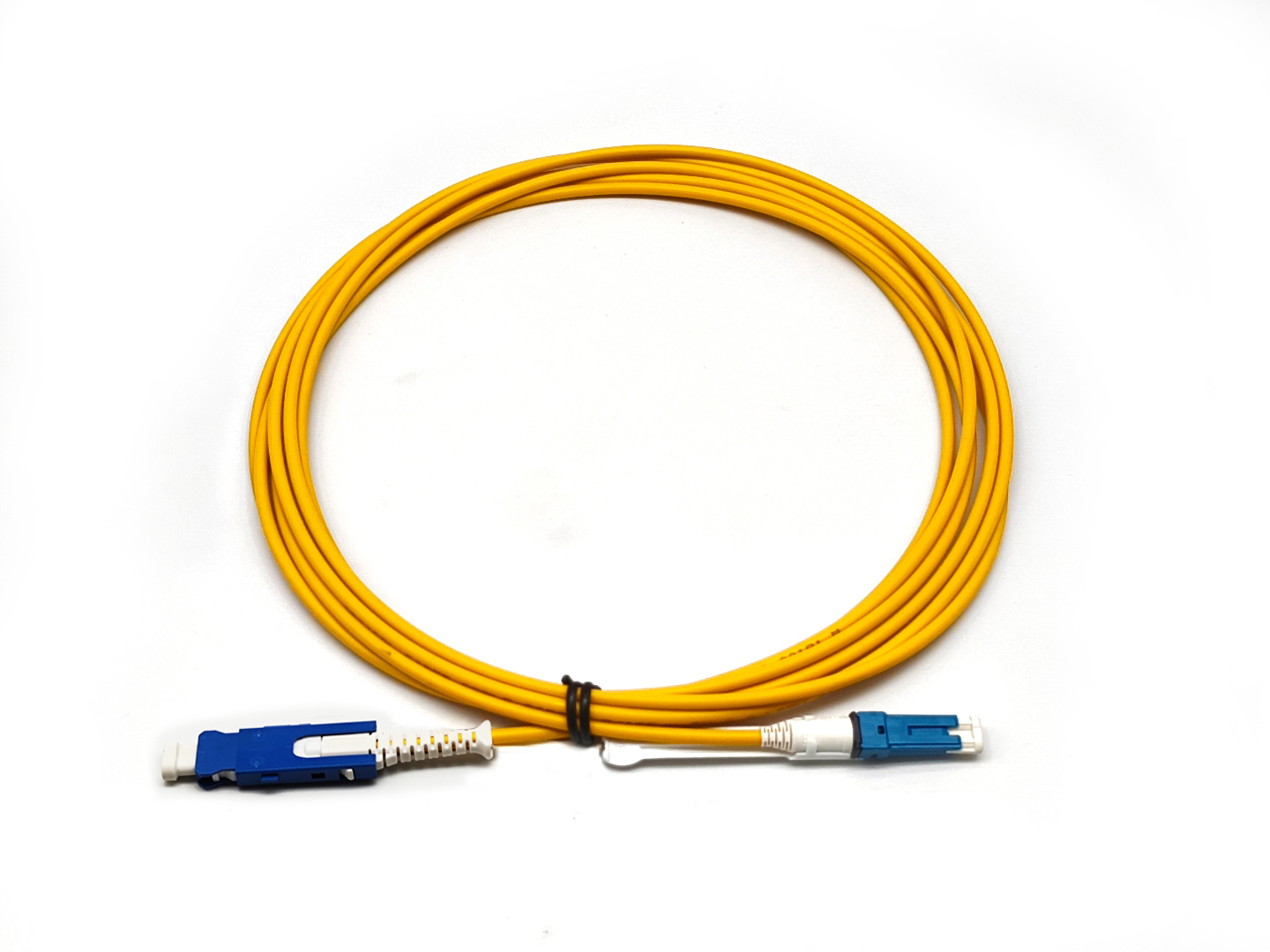

SN – CS Patch Cord
Conector: SN - CS, Clasificación: Monomodo OS1, OS2, Multimodo: OM3, OM4 y OM5, Revestimiento: 2,0mm, Núcleos: Dúplex
General Details
Tarluz ofrece una variedad de latiguillos de fibra óptica de alta calidad (también conocidos como puentes de fibra, latiguillos de fibra o cables de conexión óptica). Nuestros latiguillos de fibra óptica gozan de una excelente reputación a nivel mundial y cumplen o superan los estándares Telcordia. Sus aplicaciones incluyen Ethernet, canal de fibra, Infiniband, ATM e Internet.
Instrucciones de Pedido
| Item | Material del Revestimiento | PVC, LSZH, OFNP |
| 1 | Conector A | SN |
| 2 | Tipo de pulido | UPC (Contacto Ultrafísico) <-50dB APC(Contacto Físico en Ángulo) <-60dB |
| 3 | Tipo de Fibra | Monomodo 9/125μm OS1, OS2, OM1, OM2, OM3, OM4, OM5 |
| 4 | Conector B | CS |
| 5 | Tipo de Pulido | UPC (Contacto Ultrafísico); <-50dB APC(Contacto Físico en Ángulo) <-60dB |
| 6 | Número de Fibras | Dúplex |
| 7 | Diámetro del Revestimiento (mm) | Ø2, Ø1.6 |
| 8 | Longitud (m) | L=1, 2, 3, 4…………metros o personalizada |
CS® es una marca registrada de Senko.
Características
- Triple densidad de fibra en la zona de conexión
- Dos férulas de 1,25mm en una misma carcasa de conector
- Cumple con transceptores como QSFP-DD u OSFP
- Cambio de polaridad sencillo
- Cumple con Telcordia GR-326 y TIA-568
- Varios tipos de fibra y longitudes de onda, típicamente monomodo de 9/125µm, multimodo de 62,5/125nm (OM1) y multimodo de 50/125nm (OM2, OM3, OM4 y OM5)
- Buen embalaje, precios competitivos y entrega muy rápida
Especificaciones
| Parámetros | Monomodo OS2 |
Multimodo OM3/OM4/OM5 |
||
| Conector A | SN | |||
| Conector B | CS | |||
| Tipo de Pulido | PC | UPC | APC | PC |
| Pérdida de Inserción (dB) | Máxima ≤0,25 Típica ≤0,15 |
Máxima ≤0,25 Típica ≤0,15 |
||
| Pérdida de Retorno (dB) | ≥45 | ≥55 | ≥60 | N/D |
| Repetibilidad (dB) | IL≤0,2 RL≤5 | IL≤0,2 | ||
| Vibración (dB) | IL≤0,2 RL≤5 | IL≤0,2 | ||
| Intercambiabilidad (dB) | IL≤0,2 RL≤5 | IL≤0,2 | ||
| Vibración (dB) | ≤0,2 | |||
| Durabilidad | ≤0,2 cambio típico, 500 apareamientos | |||
| Temperatura de funcionamiento (℃) | -10 ~ +70 | |||
| Material de la Férula | Cerámica de Zirconio | |||
| Material de la Cubierta | LSZH, OFNR, OFNP | |||
| Longitud del Cable (m) | 1, 2, 5, 10 o personalizada | |||
| Diámetro del cable (mm) | Ø2.0 | |||
Aplicaciones
- Centro de datos
- Redes de telecomunicaciones
- LAN y WAN
- Red de banda ancha
